您好,歡迎來到防腐油漆十大品牌-博凱防腐涂料網(wǎng)站 設(shè)為首頁 | 加入收藏 | 聯(lián)系我們

博凱首頁
關(guān)鍵字: 防腐漆常見問題 防腐漆配套方案 防腐漆常識  標(biāo)準(zhǔn)規(guī)范  石墨烯防腐涂料 納米氟碳漆 石墨烯聚氨酯防腐涂料面漆 環(huán)氧富鋅底漆 灰鋁粉石墨醇酸面漆 氯化橡膠漆 丙烯酸漆

防腐漆資訊
  防腐漆常見問題
  防腐漆配套方案
  防腐漆常識
防腐漆種類
  防腐漆
  水性防腐漆
  氟碳漆
  環(huán)氧漆
  橋梁防腐漆
  耐高溫漆
  防銹漆
  聚氨酯漆
  丙烯酸漆
  氯化橡膠漆
  地坪漆
  氯磺化聚乙烯漆
  高氯化聚乙烯漆
  劃線漆
防腐漆色卡
標(biāo)準(zhǔn)色卡
聯(lián)系防腐漆廠家

防腐油漆廠:王總
防腐油漆銷售:13731086952
防腐油漆價格:13313010617
廠家地址:河北省石家莊市

防腐漆常見問題 當(dāng)前位置:首頁 - 防腐漆資訊 -防腐漆常見問題

建筑用鋼結(jié)構(gòu)防腐涂料行業(yè)標(biāo)準(zhǔn)JG/T 224-2007-鑫鼎言鋼結(jié)構(gòu)防腐漆
來源:nationalleasereturns.com 作者:鑫鼎言鋼結(jié)構(gòu)防腐漆 時間:2018/1/11 16:02:01 瀏覽:7136次

JG/T 224-2007建筑用鋼結(jié)構(gòu)防腐涂料標(biāo)準(zhǔn)

中華人民共和國建筑工業(yè)行業(yè)標(biāo)準(zhǔn)

JG/T 224-2007

建筑用鋼結(jié)構(gòu)防腐涂料Anticorrosive coatings for building steel structure

2007-08-21發(fā)布 2008-01-01實施

中華人民共和國建設(shè)部 發(fā)布

1、范圍
       本標(biāo)準(zhǔn)規(guī)定了建筑用鋼結(jié)構(gòu)防腐涂料的分類、技術(shù)指標(biāo)、試驗方法、檢驗規(guī)則及標(biāo)志、包裝、運(yùn)輸、貯存等要求。
       本標(biāo)準(zhǔn)適用于在大氣環(huán)境下建筑鋼結(jié)構(gòu)防護(hù)用底漆、中間漆和面漆,也適用于大氣環(huán)境下其他鋼結(jié)構(gòu)防護(hù)用底漆、中間漆和面漆。
2、規(guī)范性引用文件
       下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標(biāo)準(zhǔn),然而,鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標(biāo)準(zhǔn)。
       GB/T1250  極限數(shù)值的表示方法和判定方法
       GB/T1726  涂料遮蓋力測定法
       GB/T1727-1992  漆膜一般制備法
       GB/T1728-1979  漆膜、膩子膜干燥時間測定法
       GB/T1732-1993  漆膜耐沖擊測定法
       GB/T1733-1993  漆膜耐水性測定法
       GB/T1766-1995  色漆和清漆  涂層老化的評級方法(neq ISO 4628:1980)
       GB/T1771-1991  色漆和清漆  耐中性鹽霧性能的測定
       GB/T1865-1997  色漆和清漆  人工氣候老化和人工輻射暴露(濾過的氙弧輻射)(eqv ISO 11341:2004)
       GB3186  涂料產(chǎn)品的取樣(neq ISO 1512:1974)
       GB/T6682  分析實驗室用水規(guī)格和試驗方法
       GB/T6742-1986  漆膜彎曲性測定法
       GB/T6753.1-1986  涂料研磨細(xì)度的測定
       GB/T6753.3-1986  涂料貯存穩(wěn)定性試驗方法
       GB/T6753.6-1986  涂料產(chǎn)品的大面積刷涂試驗
       GB 8923-1988  涂裝前鋼材表面銹蝕等級和除銹等級
       GB/T9271-1988  色漆和清漆  標(biāo)準(zhǔn)試板(eqv ISO 1514:1984)
       GB/T9274-1988  色漆和清漆  耐液體介質(zhì)的測定
       GB 9278  涂料試樣狀態(tài)調(diào)節(jié)和試驗的溫濕度(eqv ISO 3270:1984)
       GB/T9286-1998  色漆和清漆  漆膜劃格試驗
       GB/T9750  涂料產(chǎn)品包裝標(biāo)志
       GB/T13491  涂料產(chǎn)品包裝通則
       GB/T15608-1995  中國顏色體系
       GB/T15957-1995  大氣環(huán)境腐蝕性分類
       JG/T25-1999  建筑涂料  涂層耐凍融循環(huán)性測定法
       HG/T2458-1993  涂料產(chǎn)品檢驗、運(yùn)輸和貯存通則
3、分類
       面漆產(chǎn)品依據(jù)GB/T15957-1995的級別分為Ⅰ型和Ⅱ型兩類。
       大氣產(chǎn)品依據(jù)耐鹽霧性分為普通型和長效型兩類。
4、要求
4.1、面漆產(chǎn)品性能應(yīng)符合表1的規(guī)定。

表1  面漆產(chǎn)品性能要求

項目

技術(shù)指標(biāo)

Ⅰ型面漆

Ⅱ型面漆

容器中狀態(tài)

攪拌后無硬塊,呈均勻狀態(tài)

施工性

涂刷二道無障礙

漆膜外觀

正常

遮蓋力(白色或淺色)(g/㎡)

≤150

干燥時間

表干

≤4

實干

≤24

細(xì)度/μm

≤60(片狀顏料除外)

耐水性

168h無異常

耐酸性(5%H2SO4)

96h無異常

168h無異常

耐鹽水性(3%NaCl)

120h無異常

240h無異常

耐鹽霧性

500h不起泡,不脫落

1000h不起泡,不脫落

附著力(劃格法)/級

≤1

耐彎曲性/mm

≤2

耐沖擊性/cm

≥30

涂層耐溫變性(5次循環(huán))

無異常

貯存穩(wěn)定性

結(jié)皮性/級

≥8

沉降性/級

≥6

耐人工老化性(白色或淺色)

500h不起泡、不剝落、無裂紋
粉化≤1級;變色≤2級

1000不起泡、不剝落、無裂紋
粉化≤1級;變色≤2級

a. 淺色是指以白色涂料為主要成分,添加適量色漿后配制成的淺色涂料形成的涂膜所呈現(xiàn)的淺顏色,按GB/T15608-1995中4.3.2規(guī)定明度值為6-9之間(三刺激值中的Yd65≥31.26)。

b. 對多組分產(chǎn)品,細(xì)度是指主漆的細(xì)度。

c. 面漆中含有金屬顏料時不測定耐酸性。

d. 其他顏色變色等級雙方商定。


JG/T 224-2007建筑用鋼結(jié)構(gòu)防腐涂料-表1面漆產(chǎn)品性能要求
4.2、底漆及中間漆產(chǎn)品性能應(yīng)符合表2的規(guī)定


表2  底漆及中間漆產(chǎn)品性能要求

項目

技術(shù)指標(biāo)

普通底漆

長效型底漆

中間漆

容器中狀態(tài)

攪拌后無硬塊,呈均勻狀態(tài)

施工性

涂刷二道無障礙

干燥時間/h

表干

≤4

實干

≤24

細(xì)度/μm

≤70(片狀顏料除外)

耐水性

168h無異常

附著力(劃格法)/級

≤1

耐彎曲性/mm

≤2

耐沖擊性/cm

≥30

涂層耐溫變性(5次循環(huán))

無異常

貯存穩(wěn)定性

結(jié)皮性/級

≥8

沉降性/級

≥6

耐鹽霧性

200h不剝落、不出現(xiàn)紅銹

1000h不剝落、不出現(xiàn)紅銹

面漆適應(yīng)性

商定

a、對多組分產(chǎn)品,細(xì)度是指主漆的細(xì)度,
b、漆膜下面的鋼鐵表面局部或整體產(chǎn)生紅色的氧化鐵層的現(xiàn)象。它常伴隨有漆膜的起泡、開裂、片落等病態(tài)。


JG/T 224-2007建筑用鋼結(jié)構(gòu)防腐涂料-表2底漆及中間漆產(chǎn)品性能要求
5、取樣
       產(chǎn)品按GB 3186的規(guī)定進(jìn)行。取樣量應(yīng)根據(jù)實驗需要量而定。
6、試驗方法
6.1、試驗的一般條件
6.1.1、試驗環(huán)境
       試板的狀態(tài)調(diào)節(jié)和試驗的溫濕度應(yīng)符合GB9278的規(guī)定。
6.1.2、試驗基材
6.1.2.1、馬口鐵板
       干燥時間、附著力、耐彎曲性、耐沖擊性、耐水性試驗用板,試板尺寸為120mm×50mm×(0.2-0.3)mm,其表面處理按GB/T9271-1988中相應(yīng)的規(guī)定進(jìn)行。
6.1.2.2、鋼板
       耐候性、涂層耐溫變性、耐酸性、耐鹽水性、耐鹽霧性、耐人工老化性、施工性試驗用板,試板尺寸為150mm×70mm×(0.8-1.2)mm,其表面處理按GB/T9271-1988中相應(yīng)的規(guī)定進(jìn)行。除銹等級達(dá)到GB8923-1988規(guī)定的Sa2.5級,粗糙度不小于20μm。
6.1.3、試驗樣板的制備
6.1.3.1、試板尺寸、數(shù)量及養(yǎng)護(hù)期按表3規(guī)定執(zhí)行。

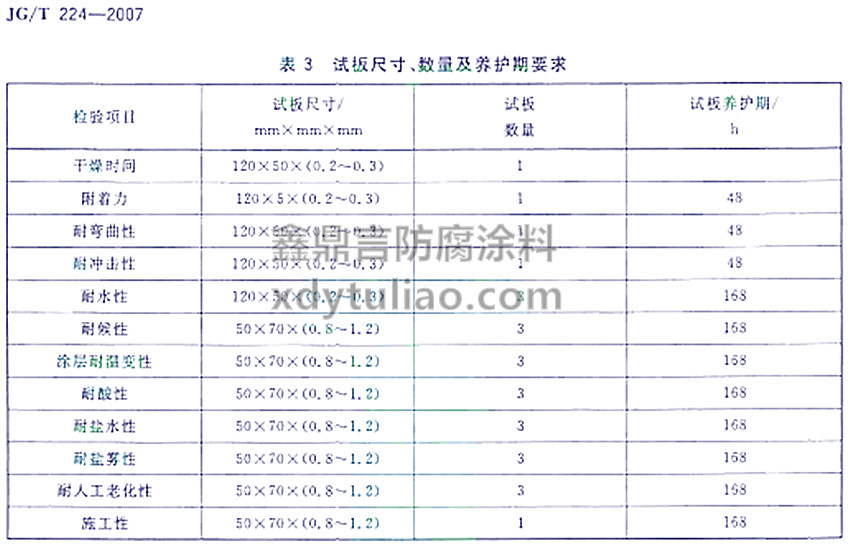

JG/T 224-2007建筑用鋼結(jié)構(gòu)防腐涂料-表3試板尺寸 數(shù)量及養(yǎng)護(hù)期要求
表3  試板尺寸、數(shù)量及養(yǎng)護(hù)期要求


6.1.3.2、所檢產(chǎn)品未明示稀釋比例時,攪拌均勻后制板。有明示稀釋比例時,按明示稀釋比例加稀釋劑攪拌均勻后制板。明示稀釋比例為某范圍時,取中間值。
6.1.3.3、人工加速老化、耐鹽霧性的測定,底漆干膜厚度為(100±10)μm,面漆干膜厚度為(60±10)μm。除另有規(guī)定外,漆膜的制備應(yīng)符合GB/T1727-1992的規(guī)定。
6.1.3.4、本標(biāo)準(zhǔn)采用刷涂法制板,每道間隔時間按產(chǎn)品使用說明書要求進(jìn)行。
6.2、容器中狀態(tài)
       打開包裝容器,用攪棒攪拌后無硬塊,易于混合均勻,則可視為合格。
6.3、施工性
       按GB/T6753.6-1986規(guī)定進(jìn)行。
6.4、漆膜外觀
       將6.3試驗結(jié)束后的試板放置24h。目視觀察漆膜,若無針孔和流掛,涂膜均勻,則認(rèn)為正常。
6.5、遮蓋力
       按GB/T1726規(guī)定進(jìn)行。

6.6、干燥時間
       按GB/T1728-1979規(guī)定進(jìn)行,其中表干按甲法進(jìn)行,實干按乙法進(jìn)行。
6.7、細(xì)度
       按GB/T6753.1-1986規(guī)定進(jìn)行。
6.8、耐水性
       按GB/T1733-1993甲法規(guī)定進(jìn)行。試板測試前除封邊外,還需封背。將三塊試板浸于GB6682規(guī)定的三級水中,如三塊樣板中有兩塊未出現(xiàn)起泡、掉粉、無明顯失光、變色等涂膜病態(tài)現(xiàn)象,可評定為“無異!。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象,按GB/T1766-1995進(jìn)行描述。
6.9、耐酸性
       按GB/T9274-1988規(guī)定進(jìn)行。試板測試前除封邊外,還需封背。將三塊試板浸于規(guī)定的介質(zhì)中,如三塊樣板中有兩塊未出現(xiàn)起泡、掉粉、無明顯失光、變色等涂膜病態(tài)現(xiàn)象,可評定為“無異常”。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象,按GB/T1766-1995進(jìn)行描述。
6.10、耐鹽水性
       按GB/T9274-1988規(guī)定進(jìn)行。試板測試前除封邊外,還需封背。將三塊試板浸于規(guī)定的介質(zhì)中,如三塊樣板中有兩塊未出現(xiàn)起泡、掉粉、無明顯失光、變色等涂膜病態(tài)現(xiàn)象,可評定為“無異!。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象,按GB/T1766-1995進(jìn)行描述。
6.11、耐鹽霧性
       按GB/T1771-1991規(guī)定進(jìn)行測定。
6.12、附著力
       按GB/T9286-1998規(guī)定進(jìn)行。
6.13、耐彎曲性
       按GB/T6742-1986規(guī)定進(jìn)行。
6.14、耐沖擊性
       按GB/T1732-1993規(guī)定進(jìn)行。
6.15、涂層耐溫變性
       按JG/T25-1999規(guī)定進(jìn)行,做5次循環(huán)(23±2)℃水中浸泡18h,(-20±2)℃冷凍3h,(50±2)℃熱烘3h為一次循環(huán)。三塊樣板中至少應(yīng)有兩塊樣板未出現(xiàn)粉化、起鼓、開裂、剝落、無明顯失光、變色等涂膜病態(tài)現(xiàn)象,可評定為“無異!。如出現(xiàn)以上涂膜病態(tài)現(xiàn)象,按GB/T1766-1995進(jìn)行描述。
6.16、貯存穩(wěn)定性
6.16.1、沉降性
       將約90mL試樣倒入120mL帶蓋廣口瓶中,將瓶蓋立即蓋好,將瓶在(50±2)℃條件下貯存30d,然后取出瓶。沉降程度的檢查和評級按GB/T6753.3-1986規(guī)定進(jìn)行。
6.16.2、結(jié)皮性
       將約90mL試樣倒入120mL帶蓋廣口瓶中,將瓶蓋立即蓋好,將瓶放于暗處24h,然后取出瓶,打開蓋,將瓶傾斜并用玻璃棒觸及試樣的表面,檢查表層的流動性,如表層仍呈現(xiàn)液態(tài)時,則評定為“不結(jié)皮”。評級按GB/T6753.3-1986規(guī)定進(jìn)行。
6.17、耐人工老化性
       試驗按GB/T1865-1997規(guī)定進(jìn)行。結(jié)果的評定按GB/T1766-1995進(jìn)行。其中變色等級的評定按GB/T1766-1995中4.2.2進(jìn)行。
7、檢驗規(guī)則
7.1、檢驗分類
       產(chǎn)品檢驗分出廠檢驗和型式檢驗。
7.1.1、出廠檢驗項目包括容器中狀態(tài)、施工性、漆膜外觀、細(xì)度、附著力、耐彎曲性、耐沖擊性、干燥時間、遮蓋力。
7.1.2、型式檢驗項目包括本標(biāo)準(zhǔn)所列的全部技術(shù)指標(biāo)。
7.1.2.1、在正常生產(chǎn)情況下,型式檢驗項目為兩年檢驗一次。
7.1.2.2、有下列情況之一時應(yīng)進(jìn)行型式檢驗:
       a、產(chǎn)品試生產(chǎn)的定型鑒定時。
       b、產(chǎn)品主要原材料及用量或生產(chǎn)工藝有重大變更時。
       c、停產(chǎn)半年以上回復(fù)生產(chǎn)時。
       d、國家技術(shù)監(jiān)督機(jī)構(gòu)提出型式檢驗時。
7.2、檢驗結(jié)果的判定
7.2.1、單項檢驗結(jié)果的判定按GB/T1250中的修約值比較法進(jìn)行。
7.2.2、產(chǎn)品檢驗結(jié)果的判定按HG/T2458-1993中3.5規(guī)定進(jìn)行。
8、包裝、標(biāo)志、運(yùn)輸和貯存
8.1、包裝
       按GB/T13491中二級包裝要求的規(guī)定進(jìn)行。
8.2、標(biāo)志
       按GB/T9750規(guī)定進(jìn)行。如需稀釋,應(yīng)明確稀釋比例。
8.3、運(yùn)輸、貯存
       產(chǎn)品在運(yùn)輸、貯存時,按HG/T2458-1993進(jìn)行,貯存期由生產(chǎn)廠根據(jù)各自的產(chǎn)品要求制定,并在包裝標(biāo)識上明示。

鋼結(jié)構(gòu)防腐漆

環(huán)氧云鐵中間漆

環(huán)氧鐵紅底漆

環(huán)氧底漆

環(huán)氧富鋅底漆

丙烯酸聚氨酯面漆

氟碳面漆

氯化橡膠面漆

鋼結(jié)構(gòu)橋梁漆化工行業(yè)標(biāo)準(zhǔn)HG/T 3656-1999
HG/T 3656-1999鋼結(jié)構(gòu)橋梁漆 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T3656-1999 鋼結(jié)構(gòu)橋梁漆Paints for steel structure bridge 1999-06-16發(fā)布 2000--06-01實施 國家石油和化學(xué)工業(yè)局 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了鋼結(jié)構(gòu)橋梁漆產(chǎn)品的要求、試驗方法、檢驗規(guī)則及標(biāo)志、標(biāo)簽、包裝、運(yùn)輸、貯存。本標(biāo)準(zhǔn)適用于鋼結(jié)構(gòu)橋梁漆用面漆、底漆、中間漆的通用技
時間:2018/1/10
鋼結(jié)構(gòu)防腐漆涂裝配套方案
鋼結(jié)構(gòu)防腐漆涂裝配套方案:介紹了火電廠、水電廠、工程機(jī)械、油罐、埋地管道、煤氣柜等常用的鋼結(jié)構(gòu)防腐漆配套方案,配套方案針應(yīng)用領(lǐng)域、涂裝部位等選用合適的油漆及相應(yīng)的漆膜厚度。鋼結(jié)構(gòu)用防腐涂料的首要前提是做底材處理,常用的處理方法是打磨噴砂,達(dá)到Sa2.5級標(biāo)準(zhǔn),基材露出白鐵、無油污、無銹跡、無氧化層,只有這樣的底材才能夠確保涂裝質(zhì)量的優(yōu)異。
時間:2018/1/1
鋼結(jié)構(gòu)氟碳漆怎樣配套省錢又能夠達(dá)到要求?
鋼結(jié)構(gòu)氟碳漆怎樣配套省錢又能夠達(dá)到要求? 鋼結(jié)構(gòu)上表面做氟碳漆,怎樣既能夠省錢,又能夠保證使用壽命,要在8-20年內(nèi)外功、顏色、光澤能夠很好保持,當(dāng)然不能生銹。氟碳漆十大品牌品牌-鑫鼎言氟碳漆為您提供以下建議: 配套方案1:8-10年的防腐期限;配套方案2:10-15年的防腐期限;配套方案3:15-20年的防腐期限。
時間:2017/12/31
環(huán)氧玻璃鱗片漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)
環(huán)氧玻璃鱗片漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:在容器中的狀態(tài)、不揮發(fā)物含量、干燥時間、附著力,4項環(huán)氧玻璃鱗片漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了環(huán)氧玻璃鱗片漆。
時間:2017/12/20
環(huán)氧厚漿漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)
環(huán)氧厚漿漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:在容器中的狀態(tài)、不揮發(fā)物含量、干燥時間、彎曲性、耐沖擊性、附著力,6項環(huán)氧厚漿漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了環(huán)氧厚漿漆。
時間:2017/12/19
環(huán)氧封閉漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)
環(huán)氧封閉漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:在容器中的狀態(tài)、不揮發(fā)物含量、粘度、細(xì)度干燥時間、附著力,6項環(huán)氧封閉漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了環(huán)氧封閉漆。
時間:2017/12/18
環(huán)氧磷酸鋅底漆JT/T 722-2008公路鋼結(jié)構(gòu)橋梁防腐涂裝技術(shù)標(biāo)準(zhǔn)
環(huán)氧磷酸鋅底漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:容器中狀態(tài)、不揮發(fā)物含量、干燥時間、附著力、耐沖擊性,5項環(huán)氧磷酸鋅底漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了環(huán)氧磷酸鋅底漆。
時間:2017/12/17
環(huán)氧富鋅底漆JT/T 722-2008公路鋼結(jié)構(gòu)橋梁防腐涂裝技術(shù)標(biāo)準(zhǔn)
環(huán)氧富鋅底漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:容器中狀態(tài)、不揮發(fā)份中的金屬鋅含量、耐熱性、不揮發(fā)物含量、干燥時間、附著力、耐沖擊性,7項環(huán)氧富鋅底漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了環(huán)氧富鋅底漆。
時間:2017/12/17
無機(jī)富鋅底漆JT/T 722-2008公路鋼結(jié)構(gòu)橋梁防腐涂裝技術(shù)標(biāo)準(zhǔn)
無機(jī)富鋅底漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:容器中狀態(tài)、不揮發(fā)份中的金屬鋅含量、耐熱性、不揮發(fā)物含量、干燥時間、附著力、抗滑移系數(shù),7項無機(jī)富鋅底漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法。 簡單介紹了無機(jī)富鋅底漆和水性無機(jī)富鋅底漆。
時間:2017/12/16
聚硅氧烷面漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)
聚硅氧烷面漆聚硅氧烷面漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了:不揮發(fā)物含量、細(xì)度、干燥時間、彎曲性、耐沖擊性、硬度、附著力、適用期、重涂性,10項聚硅氧烷面漆聚硅氧烷面漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗方法
時間:2017/12/16


上一篇環(huán)氧云鐵中間漆化工行業(yè)標(biāo)準(zhǔn)HG/T 4340-2012 下一篇地坪涂裝材料國家標(biāo)準(zhǔn)GB/T 22374-2008

友情鏈接: 氟碳漆,石家莊環(huán)氧富鋅底漆,天津防腐油漆,石墨烯防腐涂料,納米漆,河北防銹漆,水性防腐漆,石家莊耐高溫漆,北京環(huán)氧漆,石家莊丙烯酸漆,聚氨酯漆,氯化橡膠漆,天津防腐漆,石墨烯底漆,石墨烯環(huán)氧富鋅底漆,石墨烯環(huán)氧封閉底漆,石墨烯鋅粉底漆,脂肪族聚氨酯石墨烯面漆,石家莊地坪漆,氯磺化聚乙烯漆,保定高氯化聚乙烯漆,鋼結(jié)構(gòu)防腐漆,北京石墨烯面漆,橋梁防腐漆,石家莊馬路劃線漆,石墨烯油漆
返回首頁 | 防腐漆種類 | 防腐漆色卡 | 防腐漆施工工藝 | 防腐漆常見問題 | 防腐漆配套方案 | 防腐漆常識 | 防腐漆廠家 | 防腐漆案例 | 聯(lián)系博凱


石家莊博凱防腐涂料廠家生產(chǎn)銷售:石墨烯漆、納米漆、氟碳漆、環(huán)氧富鋅底漆、防腐漆、耐高溫漆、水性漆、環(huán)氧漆、丙烯酸漆、聚氨酯漆、防銹漆等底漆/面漆,我工廠油漆質(zhì)量優(yōu)良,服務(wù)滿意,在業(yè)界一直有很好的口碑。

廠家電話
13731086952

公司地址
地址:河北石家莊市東崗路77號
Copyright©2017 石家莊博凱化工有限公司 All Rights Reserved。 備案號:冀ICP備17024960號-1
分享按鈕
