H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93是鑫鼎言耐高溫漆小編復(fù)制GJB 1592-93《H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆》原版，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱鑫鼎言防腐涂料網(wǎng)站。

GJB 中華人民共和國(guó)國(guó)家軍用標(biāo)準(zhǔn)

FL8010  GJB 1592-93

H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范

H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，specification for

1993-03-08發(fā)布 1993-10-01實(shí)施

國(guó)防科學(xué)技術(shù)工業(yè)委員會(huì) 批準(zhǔn)

1 范圍

1.1 主題內(nèi)容

本規(guī)范規(guī)定了H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆的要求.質(zhì)量保證規(guī)定，交貨準(zhǔn)備，說(shuō)明事項(xiàng)。

1.2適用范圍

本規(guī)范適用于航空用環(huán)氧有機(jī)硅耐熱漆及航空用各色環(huán)氧有機(jī)硅耐熱磁漆的配套底漆。使用溫度為200℃。

2引用文件

GB 912 普通鋼板

GB 1727 漆膜一般制備法

GB 1728 漆膜、膩?zhàn)幽じ稍飼r(shí)問(wèn)測(cè)定法

GB 1729 漆膜顏色及外觀測(cè)定法

GB 1732 漆膜耐沖擊測(cè)定法

GB 1735 漆膜耐熱性測(cè)定法

GB 1740 漆膜耐濕熱測(cè)定法

GB 1764 漆膜厚度測(cè)定法

GB 1771 漆膜耐鹽霧測(cè)定法

GB 2520 電鍍錫薄鋼板

GB 2771 醫(yī)用橡皮膏

GB 318 6 涂料產(chǎn)品的取樣

GB 3880 LY12鋁臺(tái)金板

GB 5208 涂料閃點(diǎn)測(cè)定法—快速平衡法

…GB 6682 實(shí)驗(yàn)室用水規(guī)格

CB 6742 漆膜彎曲試驗(yàn)(圓柱軸)

GB 6753.4 涂料流出時(shí)問(wèn)的測(cè)定ISO流量杯法

GB 9271 色漆和清漆標(biāo)準(zhǔn)試板

GJB 1591- 93

GB 9274 色漆和清漆耐液體介質(zhì)的測(cè)定

GB 9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度

GB 9286 色漆和清漆漆膜的劃格試驗(yàn)

GB 9750 涂料產(chǎn)品的包裝標(biāo)志

3要求

3.1 合格鑒定

按本規(guī)范提交的產(chǎn)品應(yīng)是經(jīng)鑒定合格或定型批準(zhǔn)的產(chǎn)品。

3.2產(chǎn)品理化性能指標(biāo)應(yīng)符合表l要求。

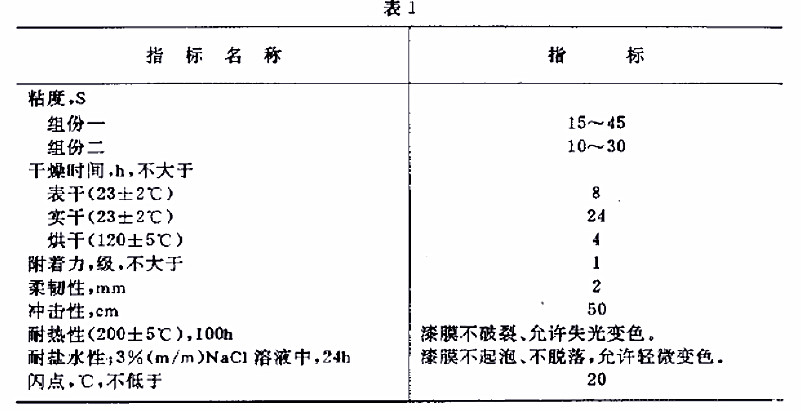

表1

      3.3外觀質(zhì)量

3.3.1 在容器中的狀態(tài)

組份一：不結(jié)皮，不分層。

組份二：不結(jié)皮，不分層。

3.3.2漆膜外觀

平整均勻。

4質(zhì)量保證規(guī)定

4.1檢驗(yàn)責(zé)任

除合同或訂單中另有規(guī)定外.承制方應(yīng)負(fù)責(zé)完成本規(guī)范規(guī)定的所有檢驗(yàn)。必要時(shí)，訂購(gòu)方或上級(jí)鑒定機(jī)構(gòu)有權(quán)對(duì)本規(guī)范所述的任一檢驗(yàn)項(xiàng)目進(jìn)行檢查。

4.1.1 合格責(zé)任

所有產(chǎn)品必須符合規(guī)范第3章和第5章的所有要求。本規(guī)范ffT規(guī)定的檢驗(yàn)應(yīng)成為承制方整個(gè)檢驗(yàn)體系或質(zhì)量大綱的一個(gè)組成部分。若合同巾包括本規(guī)范未規(guī)定的鹼驗(yàn)要求，承制方還應(yīng)保證所提交驗(yàn)收的產(chǎn)品符合合同要求，)并提供(產(chǎn)品臺(tái)格證。質(zhì)量一致性抽樣不允許提交明知有缺陷的產(chǎn)品.也不能要求訂購(gòu)方接收有缺陷的產(chǎn)品。

4.2檢驗(yàn)分類

本規(guī)范規(guī)定的檢驗(yàn)分為：

a.鑒定檢驗(yàn);

b.質(zhì)景一致性檢驗(yàn)。

4.3鑒定檢驗(yàn)

本規(guī)范3.2和3.3所規(guī)定的各項(xiàng)檢驗(yàn)為鑒定檢驗(yàn)。每年進(jìn)行一次鑒定檢驗(yàn)，取樣方案同4,4.3檢驗(yàn)方法同4.6。鑒定檢驗(yàn)按表2規(guī)定進(jìn)行。

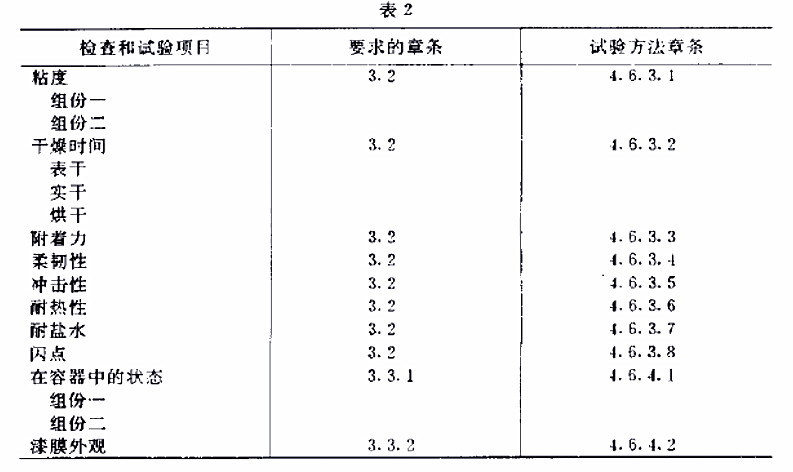

表2

      4.4質(zhì)量一致性檢驗(yàn)

4.4.1檢驗(yàn)項(xiàng)目

本規(guī)范3.2和3.3所規(guī)定的各項(xiàng)檢驗(yàn)中，除耐濕熱性、耐寒性、配套性和閃點(diǎn)項(xiàng)目外，其余各項(xiàng)均為質(zhì)量一致性檢驗(yàn)項(xiàng).目：

質(zhì)量一致性檢驗(yàn)按表3進(jìn)行。

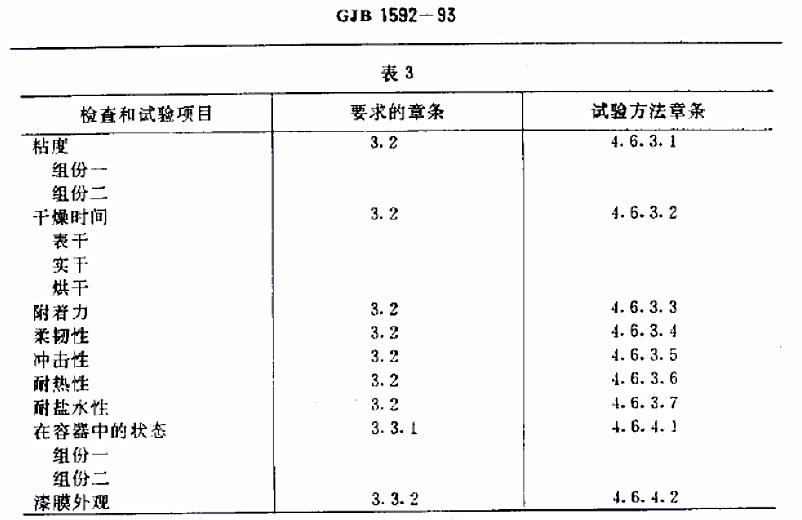

表3

      4.4.2組批

本規(guī)范規(guī)定的產(chǎn)品.以一釜為一批：

4.4.3取樣方案

取樣方案按GB3186進(jìn)行。

4.4.4不合格測(cè)定

產(chǎn)品接收單位有權(quán)按本規(guī)范的規(guī)定.對(duì)產(chǎn)品進(jìn)行檢驗(yàn)，若發(fā)現(xiàn)質(zhì)量下符合規(guī)范的要求時(shí)，供需雙方共同按GB3186重新取樣進(jìn)行復(fù)檢，若仍不符合規(guī)范規(guī)定時(shí)，產(chǎn)品即為不合格，接收單位有權(quán)退貨。

4.5包裝檢驗(yàn)

供需雙方應(yīng)對(duì)產(chǎn)品包裝、數(shù)量及標(biāo)志檢查核對(duì)，若發(fā)現(xiàn)包裝有損漏、數(shù)量有出入.標(biāo)志不符合規(guī)定時(shí).即作為不臺(tái)格。

4.6檢驗(yàn)方法、

4.6.1試片的制備

4.6.1.1試片的材料及其表面準(zhǔn)備

a.電鍍錫薄鋼板(馬口鐵板).用符臺(tái)GB7520規(guī)定的電鍍錫薄鋼板.尺寸為L(zhǎng)×b×h.（mm）:120×50×0.2～0.3，按GB1727中第2條進(jìn)行打磨、清洗;供測(cè)定涂層的柔韌性、附著力用;

b.LY12鋁合金板，用符合GB3880規(guī)定的I_Y12鋁臺(tái)金板.尺寸為L(zhǎng)xb×h.mm：150×75×1.供測(cè)定耐水性、耐鹽水性、耐寒性、耐濕熱性和耐熱后耐鹽霧用.使用前用二甲苯洗凈、擦干。

尺寸為L(zhǎng)×b×h.mm：120×50×1供測(cè)定涂層的耐烴類溶劑、耐4109潤(rùn)滑油、耐熱耐沖擊性用。

4.6.1.2涂漆

4.6.1.2.1單層耐熱磁漆

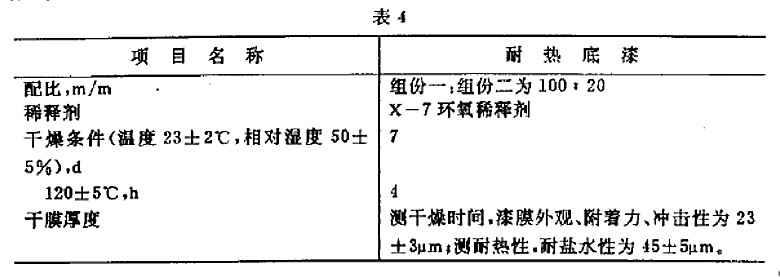

單層耐熱漆試片應(yīng)按表4中的規(guī)定噴涂，并干燥成膜，各項(xiàng)涂膜性能檢測(cè)應(yīng)在120±5℃下，烘烤4h后進(jìn)行。

      4.6.2試驗(yàn)的一般條件

4.6.2.1標(biāo)準(zhǔn)試板準(zhǔn)備按GB9271進(jìn)行。

4.6.2.2制板方法按GB1727進(jìn)行。

4.6.2.3狀態(tài)調(diào)節(jié)和試驗(yàn)環(huán)境應(yīng)符合GB9278規(guī)定的條件。

4.6.2.4漆膜厚度按GB1764進(jìn)行測(cè)定。

4.6.3理化性能測(cè)定

4.6.3.1粘度

采用GB6753,4中6號(hào)杯進(jìn)行測(cè)定。

4.6.3.2干燥時(shí)間

采用GB 1728規(guī)定進(jìn)行測(cè)定，表干用乙法.實(shí)干用甲法。

4.6.3.3附著力

采用GB9286規(guī)定進(jìn)行測(cè)定，刀具間隔1mm.膠帶應(yīng)符合GB2771的規(guī)定。

4.6.3.4柔韌性

采用GB6742規(guī)定進(jìn)行測(cè)定。

4.6.3.5沖擊性

采用GB1732規(guī)定進(jìn)行測(cè)定。

4.6.3.6耐熱性

采用GB1735規(guī)定進(jìn)行測(cè)定。

4.6.3.7耐鹽水性

采用GB9274中第5條甲法進(jìn)行測(cè)定。

4.6.3.8閃點(diǎn)

采用GB5208規(guī)定進(jìn)行測(cè)定.

4.6.4外觀質(zhì)量檢驗(yàn)

4.6.4.1在容器中狀態(tài)

采用GB3186第4.4條規(guī)定進(jìn)行檢驗(yàn)。

4.6.4.2漆膜外觀和顏色

采用GB1729中甲法進(jìn)行檢驗(yàn)。

5交貨準(zhǔn)備

5.1包裝標(biāo)志

應(yīng)符合GB9750的規(guī)定。

5.2運(yùn)輸

產(chǎn)品在運(yùn)輸時(shí)，應(yīng)防止雨淋，日光曝曬.并應(yīng)符合有關(guān)規(guī)定。

5.3貯存

5.3.1貯存條件-

產(chǎn)品應(yīng)貯存于清潔、干燥、密封的容器中，產(chǎn)品應(yīng)存放于通風(fēng)、干燥、無(wú)日光直接照射的場(chǎng)所，并應(yīng)隔絕火源，遠(yuǎn)離熱源，夏季溫度過(guò)高時(shí)應(yīng)設(shè)法降溫。

5.3.2貯存期

產(chǎn)品在符合5.2，5.3.1的貯運(yùn)條件下，自生產(chǎn)之口起，有效貯存期為一年。超過(guò)貯存期可按本規(guī)范4.6規(guī)定的項(xiàng)目進(jìn)行檢驗(yàn)，如符合本規(guī)范第3章的要求仍可使用。

6說(shuō)明事項(xiàng)

6.1預(yù)定用途

本規(guī)范規(guī)定的產(chǎn)品預(yù)定用于航空用且需耐熱的黑色及有色金屬表面的涂層。

6.2訂貨文件內(nèi)容

合同或訂單中應(yīng)載明下列內(nèi)容：

a.本規(guī)范的名稱和編號(hào);

b.數(shù)量：

c.封存、包裝要求。

附錄A

施工參考

(參考件)

A1.該漆為雙組份分裝，組份一為環(huán)氧改性有機(jī)硅色漿，組份二為低分子聚酰胺樹脂脂，組份一：組份二為100：22(m/m).使用時(shí)按規(guī)定比例調(diào)配，配制后放置約1h左右(如環(huán)境溫度低時(shí)，可適當(dāng)延長(zhǎng)放置時(shí)間)使其熟化，即可噴涂使用。

二組份混合后在8h內(nèi)使用完畢。

A2該漆易噴涂，易刷涂，施工時(shí)用×-7環(huán)氧稀釋劑調(diào)整粘度。

A3該漆除可常溫干燥外，也可在120℃烘干，以提高漆膜性能。

A4配套要求;為提高該漆的防腐性能，可與鐵紅、鍶黃環(huán)氧有機(jī)硅耐熱底漆配套使用。

附加說(shuō)明：：

本規(guī)范由化學(xué)工業(yè)部提出。

本規(guī)范由化工部黎明化工研究院歸口。.

本規(guī)范由天津油漆總廠、航空航天工業(yè)部621研究所負(fù)責(zé)起草。

本規(guī)范主要起草人：陸秀敏、蔚津、強(qiáng)文友。

本規(guī)范參照采用美國(guó)聯(lián)邦規(guī)范TT-P-28F(1079.6.9)《耐熱(12000F)的鋁粉涂料》。

計(jì)劃項(xiàng)目代號(hào)：88196。

有機(jī)硅耐高溫涂料 耐高溫防腐涂料 環(huán)氧有機(jī)硅耐高溫漆 有機(jī)硅耐高溫漆 HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) ICS87.040 G51 備案號(hào)：13224-2004 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機(jī)硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發(fā)布，2004- 時(shí)間：2018/2/2 鍋爐及輔助設(shè)備耐高溫涂料標(biāo)準(zhǔn)HG/T4565-2013 HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號(hào)：41889-2013 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 發(fā)布 本標(biāo) 時(shí)間：2018/1/5 HG/T4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn) HG/T 4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn) ICS 87.040 G51 備案號(hào)：37876-2013 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T4341-2012 金屬表面用熱反射隔熱涂料heat reflection coatings for metal surfaces 2012-11-07發(fā)布 2013-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了金屬表面用 時(shí)間：2018/1/23 有機(jī)硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系 有機(jī)硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系。公路混凝土橋梁結(jié)構(gòu)表面防腐涂裝時(shí)有機(jī)硅丙烯酸漆通常與環(huán)氧封閉漆和環(huán)氧樹脂漆配套使用。有機(jī)硅丙烯酸漆漆膜堅(jiān)韌，耐磨，耐沖擊；硬度比單組份油漆高很多，可達(dá)2H以上；漆膜光亮、飽滿，鮮映性好；保光保色，戶外使用，不失光不變色，不粉化；優(yōu)異的耐腐蝕性能，耐酸、耐酸雨、酸液飛濺、酸性氣體腐蝕、耐溶劑，耐汽油、酒精、原油、耐潮濕、耐海 時(shí)間：2017/12/22
