無機富鋅底漆作為鋼鐵防腐涂料的重要材料之一，因具有優(yōu)異的防腐蝕性能和耐久性，已經(jīng)廣泛應(yīng)用于石油化工設(shè)備、橋梁、造船、海上平臺、近海建筑物、港口設(shè)施、各類水工結(jié)構(gòu)、發(fā)電廠的各類鋼結(jié)構(gòu)、交通運輸機械、鐵塔以及工程機械和各種儲罐等各類防腐蝕要求高的鋼鐵結(jié)構(gòu)和構(gòu)件的表面的防腐處理，并且成為某些應(yīng)用場合的主導(dǎo)產(chǎn)品，并且具有良好的效果。
1、在船舶涂裝中應(yīng)用
無機富鋅底漆在船舶涂裝中主要是作為防銹底漆廣泛應(yīng)用于鋼材預(yù)處理以及船殼內(nèi)、外表面的防銹涂裝，在這類場合的應(yīng)用充分體現(xiàn)了無機富鋅底漆的優(yōu)異防腐蝕性能。XDY-FF210無機富鋅底漆在船舶中的涂裝應(yīng)用主要體現(xiàn)在三個方面：
A、用于水線以下船體。無機富鋅底漆中的硅酸鹽呈堿性，涂膜中的鋅粉與海水反應(yīng)生成的也是堿性物質(zhì)，使船底與海水形成堿性環(huán)境，而海生物在堿性環(huán)境中難以生存，從而起到防污作用。
B、在船舶液艙中的應(yīng)用。無機富鋅底漆在液艙中的應(yīng)用取得了很好的效果，避免了衛(wèi)生安全和勞動安全以及火災(zāi)、爆炸等危害。
C、在艦船甲板上的應(yīng)用。
2、在各類儲罐上的應(yīng)用
無機富鋅底漆可以用于各類儲罐設(shè)備，例如原油儲罐、各類化工原料儲罐、溶劑儲罐、煤氣和天然氣儲罐等。XDY-FF210無機富鋅底漆作為防銹底漆應(yīng)用于這些類別的儲罐，除了能夠得到較好的防腐蝕效果外，由于無機富鋅底漆的表面電阻小，還能夠起到消散罐體表面出現(xiàn)的靜電電流，達(dá)到抗靜電的目的。例如，某無機富鋅底漆的表面電阻為5×103～5×104歐姆，遠(yuǎn)小于抗靜電涂料的表面電阻5×105～5×107歐姆的要求，涂裝于罐體提供了額外的安全效益。再例如，見諸報道的各類大型原油儲罐、溶劑儲罐和燃油儲罐等采用無機富鋅底漆涂裝成功的實例已經(jīng)很多。無機富鋅底漆應(yīng)用于消防水儲罐、消防過濾水罐的防銹底漆，可在涂裝后的較長時間內(nèi)提供良好的防銹效果。
3、在410℃以下作為耐高溫涂料的應(yīng)用
有機硅樹脂結(jié)構(gòu)中含硅—氧鍵，涂膜具有良好的耐高溫性能，因其化學(xué)組分與含量的不同，涂膜耐熱性能自150～600℃不等，因價格昂貴，一般僅涂裝兩道底涂料和兩道面涂料，每道干膜厚度為30μm，涂膜厚度僅120μm。若被涂裝物及時投用，涂層中的樹脂結(jié)構(gòu)可受熱而交聯(lián)，有助于提高涂膜耐蝕性。若涂裝后被涂裝物于露天閑置備用或經(jīng)常處于時用時停狀況時，在工業(yè)大氣或多雨潮濕氣候環(huán)境中，因厚度過小，被涂裝物易過早產(chǎn)生銹蝕破壞。
無機富鋅底涂膜與有機硅涂料有著良好的相容性和層間附著力，因此XDY-FF210無機富鋅底涂料與有機硅涂料相容組合，可獲得厚度較大、使用壽命較長、涂層成本較低的耐高溫涂層。無機富鋅底涂料的價格是耐高溫有機硅涂料價格的1/3～1/4，若涂裝一道干膜厚度為100μm的硅酸鋰富鋅底涂料或涂裝一道干膜厚度為75μm的正硅酸乙酯富鋅底涂料，覆涂兩道有機硅底涂料和兩道有機硅面涂料，涂層厚度可為220μm或195μm。若于硅酸鋰富鋅底涂料或正硅酸乙酯富鋅底涂料表面覆涂一道有機硅底涂料和兩道有機硅面涂料，涂層厚度可為160μm或165μm。均高于原四道有機硅涂料厚度，不但可顯著提高涂層使用壽命，還能夠較少地增加或降低涂裝成本，其特點是顯而易見的。實踐表明，上述前一種涂裝方案適用于多雨和潮濕氣候環(huán)境的南方、西南和中原地區(qū)，后一種涂裝方案適用于干燥氣候環(huán)境的北方和西北地區(qū)。該類組合涂層在很多領(lǐng)域應(yīng)用效果良好。
4、作為鋼結(jié)構(gòu)涂料防護(hù)底涂料的應(yīng)用
鋼結(jié)構(gòu)表面可溶鹽的存在和污染，是影響涂層下鋼材腐蝕和涂層失效的主要因素，而可溶鹽對鋼結(jié)構(gòu)表面的污染又是不可避免的。腐蝕學(xué)者對橋梁鋼結(jié)構(gòu)腐蝕產(chǎn)物的化學(xué)分析印證了可溶鹽的存在，可溶鹽的來源很多，至少有八項，其中一項是大氣污染物的沉降導(dǎo)致可溶鹽存在于鐵銹中，常見的大氣污染物為二氧化硫、氯化物、硫化物、氮氧化物、銨鹽、磷酸鹽、碳酸鹽、各種離子形成的可溶鹽。其中，硫酸鹽和氯化物對鋼材腐蝕具有自催化作用，只要水和氧不斷得到補充，鋼材表面腐蝕則不斷地繼續(xù)進(jìn)行，硫酸鹽導(dǎo)致鋼材表面形成硫酸鐵巢的坑蝕，氯化物使鋼材表面形成點蝕。
經(jīng)腐蝕學(xué)者研究、試驗和工程實踐后，提出許多控制鋼結(jié)構(gòu)表面可溶鹽的技術(shù)措施，其中較典型的有兩項。

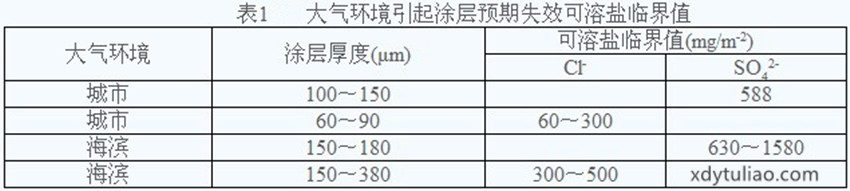

是根據(jù)可溶鹽臨界值設(shè)計涂料厚度，見表1。
二是使用水性富鋅底涂料。XDY-FF210水性無機富鋅底漆以水為分散劑，呈堿性，涂膜的常溫化學(xué)干燥過程中須吸收空氣中的水分而于24h完成固化反應(yīng)(25℃，環(huán)境濕度RH大于65%)，對可溶鹽具有極好的忍耐性和陰極保護(hù)性，故底涂膜的使用壽命長。與其它有機底涂料相比較，水性無機富鋅底漆不產(chǎn)生老化和降解作用。此外，硅酸鋰富鋅底涂料與鋼材表面拉開法附著力為3.5～4.0MPa，硅酸鉀富鋅底涂料與鋼材表面拉開法附著力為3.0～3.5MPa，兩者無須后固化處理，可于濕度較大的環(huán)境中涂裝，與環(huán)氧中間涂料和其它多種面涂料具有良好的相容組合性，故被廣泛用于各種領(lǐng)域鋼結(jié)構(gòu)表面涂裝防護(hù)，鑫鼎言XDY-FF210水性無機富鋅底漆底涂膜的使用壽命一般大于10年。
應(yīng)用注意事項
鋼鐵表面必須經(jīng)過噴砂或拋丸處理，去除表面雜質(zhì)、銹跡、油污、粉塵等，增加鋼材表面的粗糙度，提高冷鍍鋅漆的附著力，該漆對于表面處理要求較高，必須達(dá)到Sa2.5級標(biāo)準(zhǔn)才能保證良好的附著效果。
相關(guān)搜索：水性無機富鋅底漆、無機富鋅防銹底漆、水性無機富鋅防銹底漆、無機富鋅底漆價格、無機硅酸富鋅底漆、無機富鋅底漆、無機富鋅底漆 標(biāo)準(zhǔn)、水性無機富鋅車間底漆、無機硅富鋅底漆、無機富鋅底漆涂布率、環(huán)氧富鋅底漆
|
